產品簡介

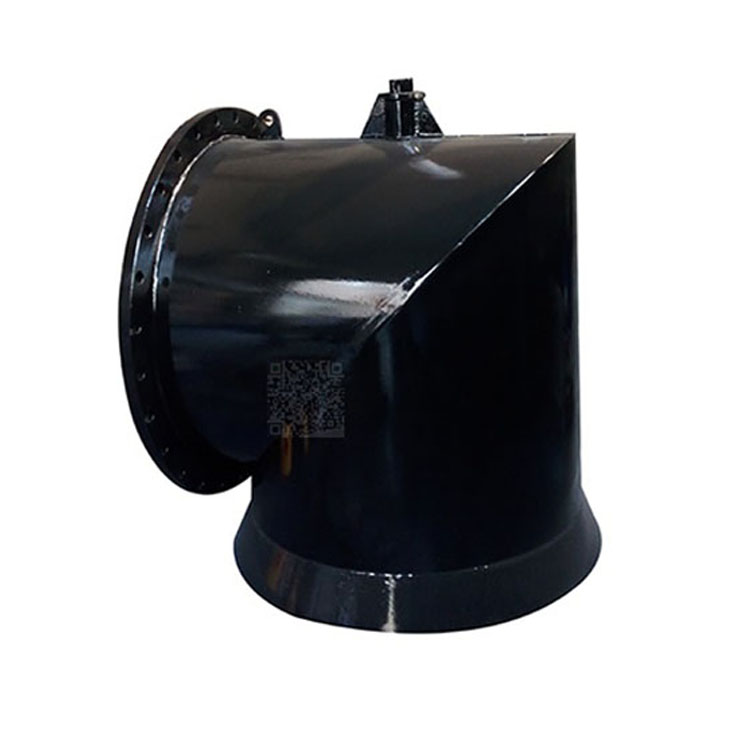

PZ2型配水閘閥結構說明

1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。

2、PZ2型用小型電動機作為動力源替代人工操作，方便、快捷。

3、閘閥由閥體和閥瓣構成。

（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。

（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以保證閥的密封性能。

4、短管用于埋入配水井井壁，為焊接件。

5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制。

企業承諾：質量全面實行三包。歡迎新老客戶，來電、來人、來函洽談。

來圖來樣定樣非標閥門，別人沒有的、或許我們有?？梢渣c擊右下角的咨詢客服，收到信息后，我們將在24小時內盡快與您取得聯系！

產品詳情

本公司專業生產：配水閘閥、不銹鋼電動配水閘閥

配水閘門的概述:

本系列產品是直角式閘閥，可承受0.1MPa的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于80度。配水閘門根據工作方式分為手動(PZ-1型)和電動(PZ-TT)。配水閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。配水閘門閘閥關閉時 , 密封面可以只依靠介質壓力來密封 ,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。

大部分閘閥是采用強制密封的 ,即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動 , 也就是將操作轉矩變為操作推力。

開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 ,閥門的全開位置，按閘板的位置（即行程>來確定。有的閘閥 , 閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升 , 這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

選擇一款適合的配水閘閥，應根據排水系統的規定，從輸送液體的量，安裝頭，配管的液體性質和操作條件和等幾個方面必須考慮。

1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。

2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。

3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。

4、水錘現象不易產生。原因是關閉時間長。

5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。

6、結構長度(系殼體兩連接端面之間的距離)較小。

7、密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。

8、價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。

9、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

10、結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。

主要特礦用防爆電動配水閘閥點及用途

PXW系列礦用配水閥是在原PZ1型的基礎上進行了改良設計；PXW-II型是在改良設計的基礎上增加礦用閥門電動裝置，來滿足煤礦水泵房無人值班，全自動化生產的需求。

PXW系列礦用配水閥具有結構簡單、密封性能好、清污方便、操作靈活、省力等特點，主要應用于井下泵房吸水井的配水之用。（I型為手動操作）

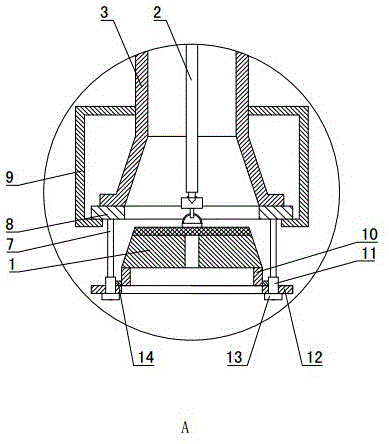

配水閘閥結構圖

與現有技術相比，本實用新型的礦用配水閘閥的有益效果是：

1、導向機構能夠對閥芯的運動進行導向，使閥芯僅僅沿軸向移動，避免閥芯的軸線在移動過程中相對與閥體發生偏移，從而導致閥芯在運動時與閥體碰撞，影響閥芯和閥體的使用壽命；多個導向機構環繞閥芯設置，從而使閥芯在運動時始終與閥體同軸，保持閥芯關閉嚴密，避免出現閥芯脫落、閥芯封膠墊損壞等問題，使用壽命長，大大降低了維修頻率。

2、套管滑動套設在導向桿上，從而對導向桿進行導向，結構簡單，導向效果好。

3、導向機構設置在加強筋與閥體之間，不會妨礙閥芯的移動，加強筋還能夠加強閥芯

的強度，提高了閥芯的使用壽命。

4、導向機構安裝在安裝環上，安裝環通過安裝鉤安裝在閥體上，拆裝簡單，并且可以在現有的配水閘閥上支架改進，不需要整體更換整個配水閘閥，降低了成本。
